ДЕТСКАЯ СПОРТИВНАЯ И ИГРОВАЯ ПЛОЩАДКА «РЫЖИЙ КОТ»
Коллаборация:
Статус:
Год:
Площадь:
Роль в проекте:
Статус:
Год:
Площадь:
Роль в проекте:
НОВОЕ, ЛЕГАТО
Реализация
2025
1ГА
Разработка РД, авторский надзор
Реализация
2025
1ГА
Разработка РД, авторский надзор

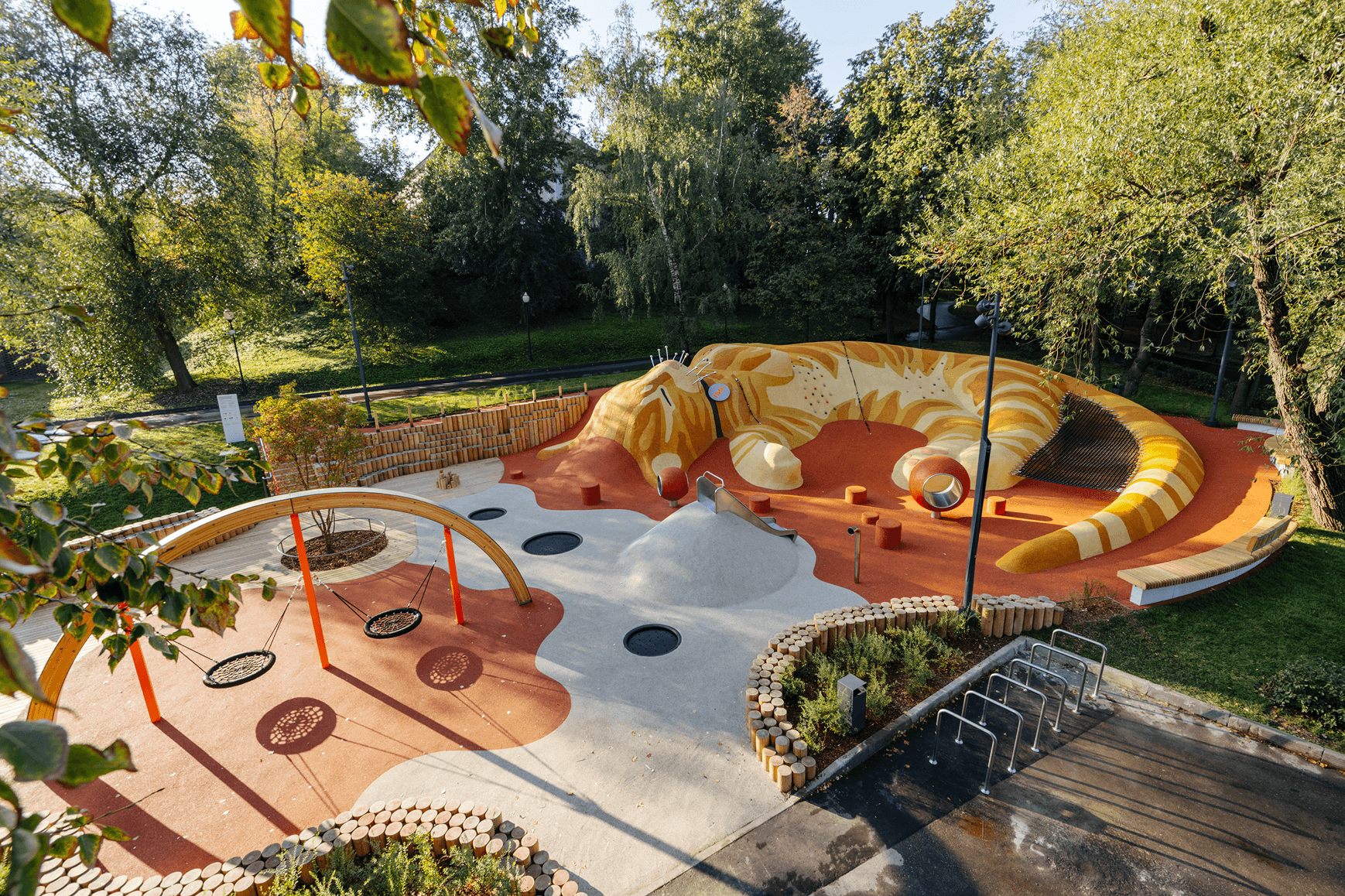

Площадка располагается в Парке Горького возле Голицынского пруда в городе Москва. Разработанная концепция была выполнена бюро «Новое». Территория имеет небольшой размер, но помимо всех нормативных регламентов и сложности в детализации концепции хотелось бы выделить основные решения, к которым мы относились с особым трепетом:
- Посадка всех площадок в существующий рельеф территории;
- Разработка индивидуальных Маф на территории и учет фундаментов;
- Сопровождение авторов концепции и производителей при устройстве элемента на детском спортивном комплексе «Рыжий Кот».
Посадка всех площадок в существующий рельеф территории.
Задача была действительно важной, так как от стыковки с покрытиями в верхних и нижних зонах зависело наличие комфортного пешеходного пути в один уровень, а также обеспечение плавного сопряжения с зеленой зоной, чтобы не навредить существующим зелёным насаждениям и позволить продлить зеленый каркас. В процессе строительства было сделано множество геодезических съемок для проверки погрешностей в расхождении отметок — это и помогало проверить правильность и сразу обращать внимание на потенциальные проблемные участки.
Разработка индивидуальных Маф на территории и учет фундаментов;
Были разработаны амфитеатры из бревен, встроенные в проектную поверхность с отсыпкой гравийной крошкой, и закрепленные в фундамент, а также между собой с помощью арматурных стержней (которые остаются невидимые постороннему глазу).
Разработка индивидуальных Маф на территории и учет фундаментов;
Были разработаны индивидуальные скамейки из бетона, основная сложность с которыми заключалась интегрировать их в сложный рельеф (с учётом наличия уклона) — был определён ноль поверхности и высота фундамента, которая не будет противоречить допустимой высоте использования элементов. А с креплением уникальных реек к каркасу скамей справились вместе с производителем, делая рейки единой конструкцией, чтобы это было удобно в эксплуатации в дальнейшем.
Разработка индивидуальных Маф на территории и учет фундаментов;
Было разработано ограждение индивидуального комплексного типа, соединяющее в себя два ограждения. Основная сложность была с креплением их в каркас лестницы, было важно не ошибиться с плановым положением и оставить места для крепления в самом конструктиве, а также устройство декоративных элементов ограждений с учётом требований безопасности.
Разработка индивидуальных Маф на территории и учет фундаментов;
Это сложно назвать именно разработкой, но основная сложность возникла именно при определении положения элемента «Качели», так как сложный рельеф влиял на габариты конструкции и отметку покрытия, а также принципиально важно было элемент расположить так, чтобы с него было удобно наслаждаться площадкой.
Сопровождение авторов концепции и производителей при устройстве элемента на детском спортивном комплексе «Рыжий Кот».
С учётом сложной фигуры «Детский спортивный комплекс „Рыжий Кот“ модель „Скалокот 01/25“» размещение на нём определённых элементов требовало постоянной проверки высотных отметок и планового положения вживую — параллельно проверяя всё самостоятельно.
При разметки резинового покрытия на элементе было дано порядка 300–400 точек, которые были иллюстрированы в полный рисунок.
При разметки резинового покрытия на элементе было дано порядка 300–400 точек, которые были иллюстрированы в полный рисунок.
