Территория стадиона
«ВЭБ-Арена»
Коллаборация:
Статус:
Год:
Площадь:
Роль в проекте:
Статус:
Год:
Площадь:
Роль в проекте:
XD
Реализация
2024
Менее 2 ГА
Разработка РД, авторский надзор
Реализация
2024
Менее 2 ГА
Разработка РД, авторский надзор
Разработанная концепция была выполнена бюро «XD». Стадион ВЭБ-Арена расположен в САО г. Москва. Помимо нормативных требований и креативных решений дизайн-проекта, мы столкнулись с рядом вызовов. Ниже выделены ключевые решения, к которым мы относились особенно внимательно, стремясь нейтрализовать возможные сложности:
① Разработка индивидуальных МАФ с учётом фундаментов для корректной эксплуатации территории;
② Проработка сложного рисунка мощения;
③ Проработка решений по освещению и креплению их по всей зоне.
① Разработка индивидуальных МАФ с учётом фундаментов для корректной эксплуатации территории;
② Проработка сложного рисунка мощения;
③ Проработка решений по освещению и креплению их по всей зоне.
Разработка индивидуальных МАФ с учётом фундаментов для корректной эксплуатации территории.
①

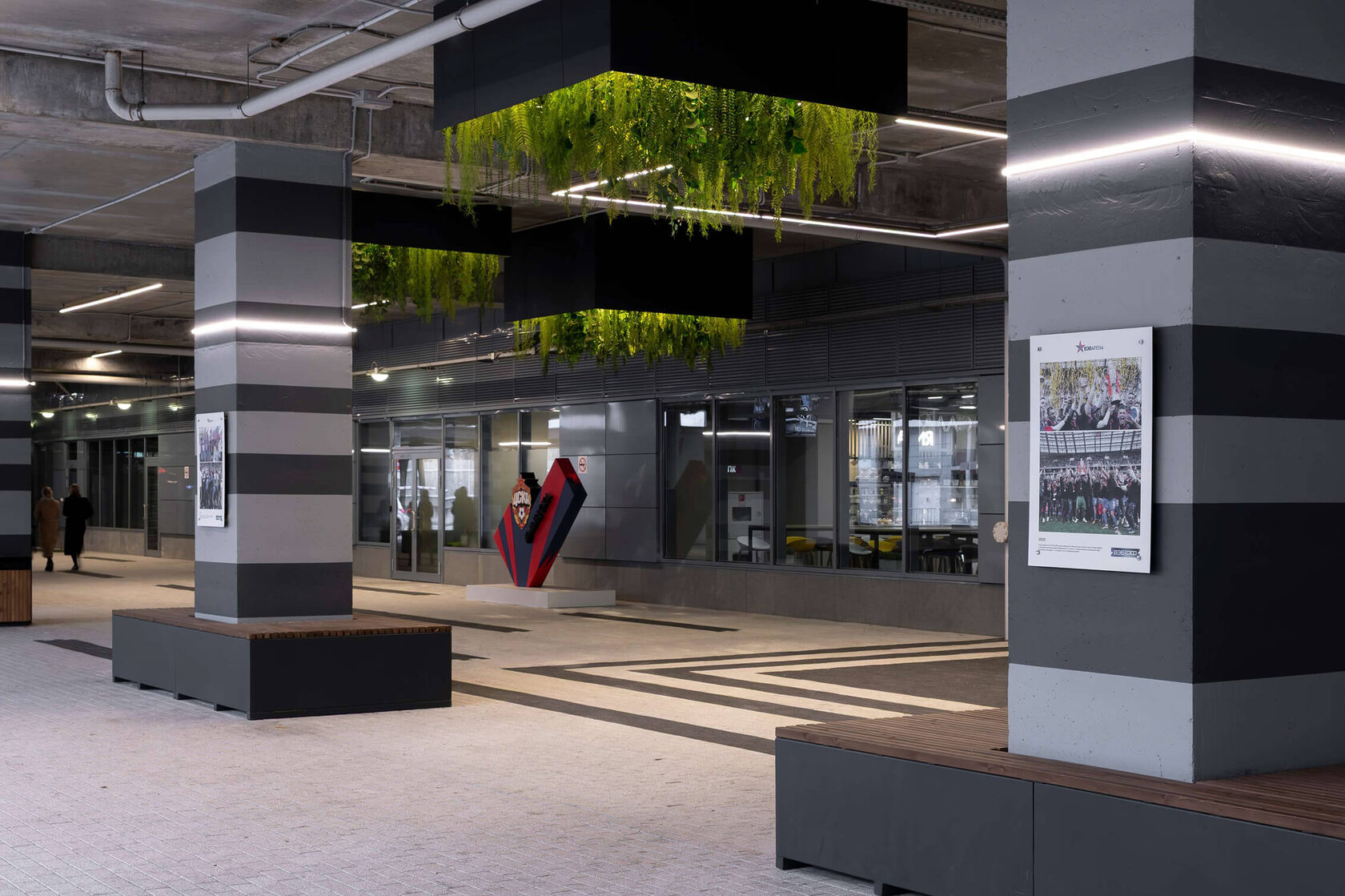

Индивидуальные подвесные клумбы на стилобате с декоративным озеленением и освещением закреплены в стилобат нижнего яруса стадиона. Внутри конструкции потребовалась точная координация элементов: озеленение размещено на подвесной сетке, приваренной к основному каркасу, с интеграцией освещения.
Конструктивные расчеты, проведенные для проверки прочности и устойчивости элемента, подтвердили, что выбранное количество анкеров выдерживает необходимую нагрузку.
Были разработаны модульная скамейка и скамейки-клумбы. Основная задача заключалась в их грамотном расположении, чтобы не мешать пешеходным потокам во время матчей и обеспечить удобство эксплуатации.
Некоторые скамейки интегрированы в колонны
через разделение на две секции и закреплены между собой. В нижней части каркаса предусмотрены специальные выемки, позволяющие изменять расположение скамеек при необходимости.
При проектировании типовых МАФ особое внимание уделялось их расположению: элементы не должны мешать пешеходным потокам во время матчей, маршрутам МГН и путям пожарной эвакуации.
Проработка сложного рисунка мощения
②
Рисунок мощения потребовал аккуратной разбивки. Участки делились на захватки с привязкой к ключевым точкам и осям — так задавалось начало и окончание работ. Плановое положение регулярно уточнялось по геодезии, что позволяло держать точность на всём протяжении монтажа.
Проработка решений по освещению и креплению их по всей зоне.
③
На стадии концепции определили сценарии освещения с учетом функций пространства, затем, на стадии составления рабочей документации, проработали крепления светильников к стилобату и колоннам и увязали их с трассировкой кабелей.
Ключевые входные зоны продумывали совместно с производителем; часть светильников размещена в лотках и закреплена на тросах. В подвесные клумбы интегрированы точечные светильники и светодиодные ленты для разноуровневого освещения.
